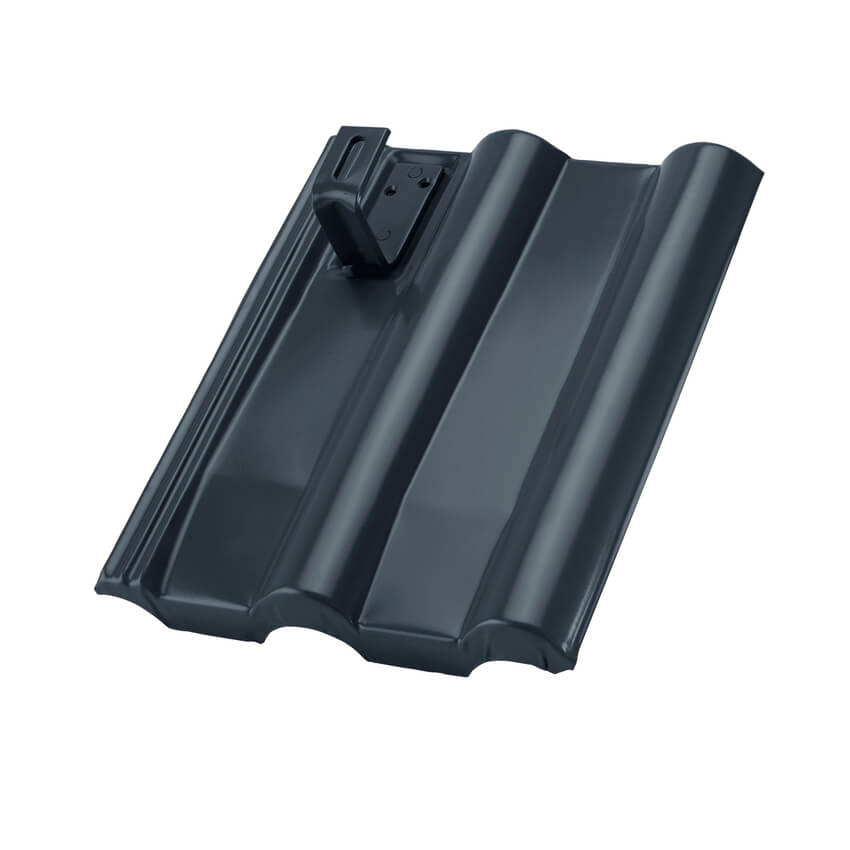

Lehmann Metalldachziegel Braas Frankfurter Pfanne, anthrazit

Der Lehmann Metalldachziegel Braas Frankfurter Pfanne in Anthrazit verbindet deine PV-Anlage sicher mit einem dunklen Dachsteindach, ohne die Deckung zu beschädigen. Der Modulhalter ist ein Metalldachziegel aus feuerverzinktem, pulverbeschichtetem Stahl, der einen Dachstein ersetzt. Laut Traglasttabelle hat er bei 15° Dachneigung 3,24 kN zulässigen Widerstand.

Was leistet der Modulhalter für die Braas Frankfurter Pfanne?

• Kein Flexen, keine Haarrisse: Du tauschst einen Dachstein gegen die passgenaue Metalldachplatte. Die Frankfurter Pfanne steht nicht auf Lehmanns Liste der Ziegel, die je nach Decklänge eventuell bearbeitet werden.
• Last ins Tragwerk: Die 400 mm lange Verstärkungsschiene sitzt mittig über dem Sparren und leitet die Last ohne Hebelwirkung in die tragende Konstruktion.
• Werte für jede Neigung: Bei 40° Dachneigung nennt die Traglasttabelle 2,09 kN, nach oben senkrecht zum Dach 2,43 kN.
• Gewährleistung bleibt bestehen: Laut Lehmann kommt die Montage ohne Anpassung der Dacheindeckung aus.
• Für Steildächer ab 10°: Ab 10° Dachneigung empfiehlt Lehmann den Halter, in Deutschland mit passend ausgeführtem Unterdach.

Für welches Dach passt der Metalldachziegel Frankfurter Pfanne?

Der Halter in Anthrazit passt zu dir, wenn dein Steildach mit dunklen Braas Frankfurter Pfannen gedeckt ist und die Module dachparallel montiert werden. Bei Doppel-S Pfannen oder Römerpfannen von Braas brauchst du die Halter dieser Modelle mit eigenen Lehmann-Teilenummern, frag sie bei uns an.

Frankfurter Pfanne in Anthrazit oder Ziegelrot?

Im Lehmann-Katalog trägt der Halter für die Braas Frankfurter Pfanne die Teilenummer 7300091001, Anthrazit den Farbcode 037. Für ein rotes Dach gibt es den Lehmann Halter Frankfurter Pfanne in Ziegelrot. Wer Taunus Pfannen hat, findet den Halter Taunus Pfanne in Anthrazit.

Welche PV-Montageschienen nimmst du für die Frankfurter Pfanne?

Laut Lehmann passt der Aufdachmodulhalter zu allen gängigen Photovoltaik-Schienensystemen, ein bestimmtes Fabrikat nennt Lehmann nicht. Aus unserem Sortiment passen die K2 SingleRail 36, 3,65 m, die K2 SingleRail 36, 4,80 m und das Schletter Pro70, 3,55 m. Schrauben zur Verbindung mit der Schiene liefert Lehmann nicht mit, nimm die deines Schienenherstellers.

Was liegt dem Lehmann Halter für die Frankfurter Pfanne bei?

• 1 Aufdachmodulhalter mit Metalldachplatte
• 1 Verstärkungsschiene, 400 mm
• 3 Beschlagschrauben 4 × 35 mm
• 1 Unischraube 5,0 × 120 mm
• 2 Unischrauben 5,5 × 60 mm mit Polyscheibe

Für eine Aufsparrendämmung brauchst du statt der 120 mm langen Schraube die Unischraube 5,0 × 70 mm, die es bei uns nicht gibt. Melde dich dafür über das Kontaktformular.

Was gilt bei der PV-Montage auf der Frankfurter Pfanne?

Damit Lehmanns Haftung gilt, baut ein Fachhandwerker die Halter nur mit dem mitgelieferten Montagematerial ein. Die Halterzahl ermittelst du vor dem Einbau für Wind (DIN EN 1991-1-4) und Schnee (DIN EN 1991-1-3). Die Dachlatte misst mindestens 3/5 cm und höchstens 4/6 cm, das Halteelement sitzt höchstens 150 mm von der Sparrenmitte entfernt. Setze die Halter bis zum Rand der Modulfläche, damit die Module nicht überstehen.

Nächster Schritt: Wähle im Ziegelplaner deinen Dachstein, gib deine Modulzahl ein und lege die genannte Menge in den Warenkorb.

Angaben laut Lehmann Produktkatalog 2025 (Teilenummer 7300091001, Farbcode 037), Traglasttabelle 7300 (10/2025), Einbauanleitung (04/2024), Prospekt (12/2025) und Flyer (01/2026) von Otto Lehmann.

Quelle: Datenblatt des Herstellers, siehe Daten & Dokumente.
