Lehmann Metalldachziegel Braas Frankfurter Pfanne, ziegelrot

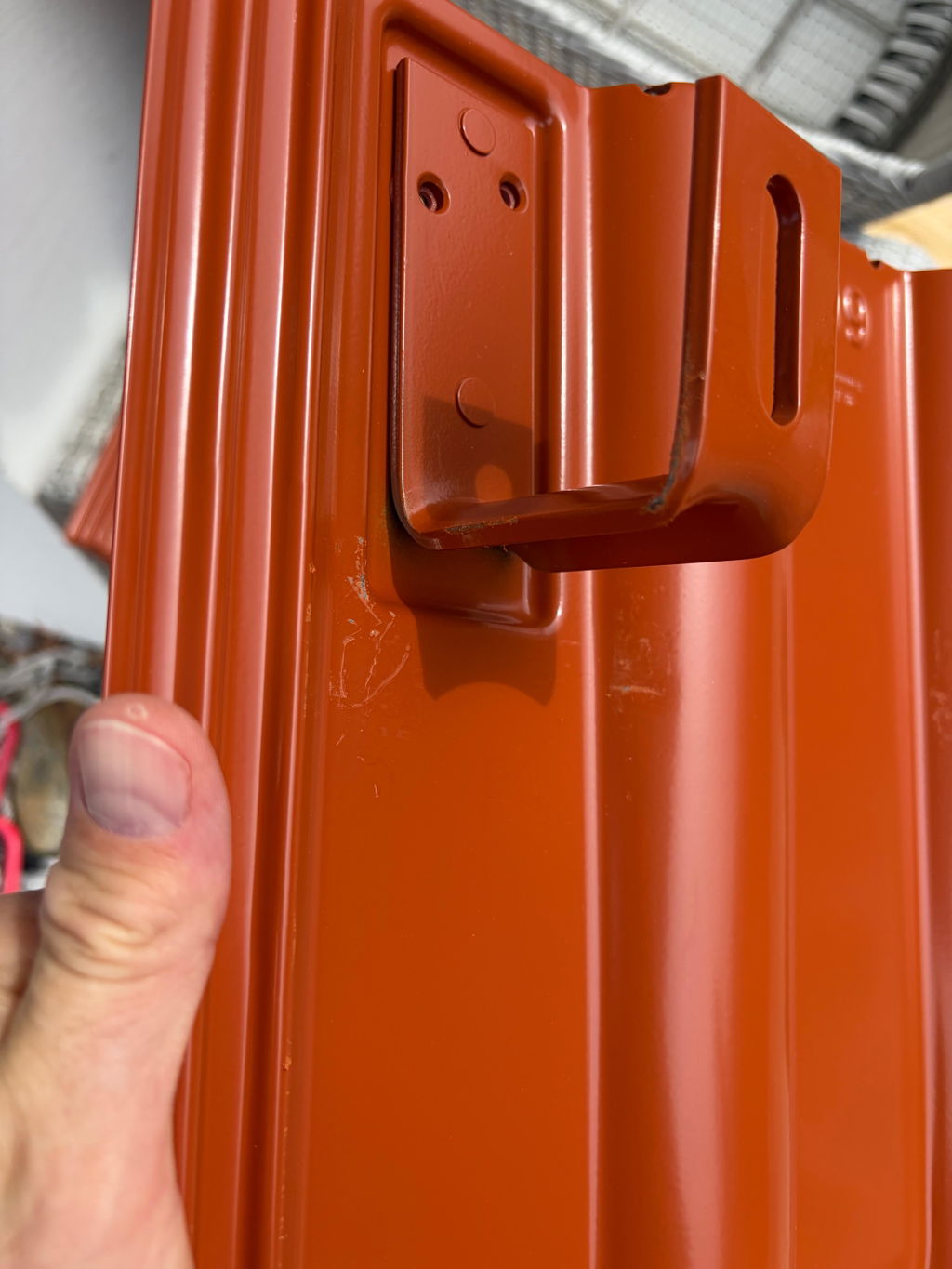

Mit dem Lehmann Modulhalter für die Braas Frankfurter Pfanne in Ziegelrot befestigst du deine PV-Anlage und musst im Normalfall keinen Dachstein flexen. Der Modulhalter ist ein Metalldachziegel von Otto Lehmann aus feuerverzinktem, pulverbeschichtetem Stahl mit aufgenietetem Halter für Photovoltaik-Schienen. Er ersetzt einen Dachstein und leitet die Last über eine 400 mm lange Verstärkungsschiene in die tragende Dachkonstruktion, nicht in den Dachstein.

Was kann der Lehmann Metalldachziegel für die Frankfurter Pfanne?

• Im Normalfall kein Flexen: Der Halter ersetzt einen Dachstein. In Lehmanns Liste der Ziegelmodelle mit möglicher Bearbeitung steht die Braas Frankfurter Pfanne nicht.
• Systemteil: Laut Lehmann-Flyer ist der Halter ab 1. April 2024 Systemteil nach der Fachregel des ZVDH.
• Traglast für deine Berechnung: Der Aufdachmodulhalter 7300 hat laut Traglasttabelle 3,52 kN zulässigen Widerstand bei 10° Dachneigung, 2,45 kN bei 30° und 1,95 kN bei 45°. Die Last nach oben, senkrecht zum Dach, beträgt 2,43 kN bei jeder Dachneigung.
• Auch für flach geneigte Dächer: Lehmann empfiehlt den Halter ab 10° Dachneigung, in Deutschland mit passend ausgeführtem Unterdach.
• Auch bei Aufsparrendämmung: Du verschraubst die Verstärkungsschiene dann an der Konterlatte.

Für welches Dach eignet sich der Metalldachziegel Frankfurter Pfanne?

Der Lehmann Modulhalter passt zu dir, wenn dein Steildach mit dem Dachstein Braas Frankfurter Pfanne gedeckt ist und du eine dachparallele PV-Anlage montierst. Bei einem anderen Ziegel nimmst du den Halter für dein Modell.

Frankfurter Pfanne oder anderes Modell: welcher Lehmann Modulhalter passt?

Lehmann führt für jedes Ziegelmodell eine eigene Teilenummer. Dieser Halter ist der Aufdachmodulhalter 7300 für den Dachstein Braas Frankfurter Pfanne, Teilenummer 7300091001 mit Farbcode 035 für Ziegelrot. Denselben Halter gibt es als Lehmann Modulhalter in Anthrazit. Für andere Modelle wie die Braas Harzer Pfanne gibt es eigene Lehmann Metalldachziegel. Den passenden findest du mit dem Ziegelplaner und im Ratgeber Welcher Modulhalter passt zu meinem Dachziegel?

Welche Schienen passen zum Lehmann Modulhalter Frankfurter Pfanne?

Die Aufdachmodulhalter passen laut Lehmann zu allen gängigen Photovoltaik-Schienensystemen, einzelne Modelle nennt Lehmann nicht. Ein Beispiel aus unserem Sortiment ist die K2 SingleRail 36 mit 3,65 m. Material für die Verbindung von Schiene und Halter nennt die Stückliste nicht: Kläre es vor dem Kauf im Beratungstermin.

Was ist im Lieferumfang des Modulhalters Frankfurter Pfanne?

• 1 Aufdachmodulhalter mit Metalldachplatte
• 1 Verstärkungsschiene
• 3 Beschlagschrauben 4 × 35 mm
• 1 Unischraube 5,0 × 120 mm
• 2 Unischrauben 5,5 × 60 mm mit Polyscheibe

Die Unischraube 5,0 × 70 mm für die Aufsparrendämmung liegt nicht bei. Im Shop führen wir sie noch nicht, schreib uns bei Bedarf über das Kontaktformular.

Wie montierst du den Metalldachziegel für die Frankfurter Pfanne?

So bleibt die Haftung von Lehmann erhalten: Lass die Halter von einem Fachhandwerker einbauen und verwende das mitgelieferte Montagematerial. Zwischen Halteelement und Sparrenmitte liegen höchstens 150 mm. Metalldachplatten dürfen nicht übereinander oder nebeneinander liegen.

Nächster Schritt: Berechne die Zahl der Halter für Wind und Schnee mit dem Ratgeber Wie viele Metalldachziegel brauche ich? und lege sie in den Warenkorb.

Angaben laut Prospekt Aufdachmodulhalter (Stand 12/2025), Traglasttabelle 7300 (10/2025), Einbauanleitung (04/2024), Flyer (01/2026) und Produktkatalog 2025 von Otto Lehmann.

Quelle: Datenblatt des Herstellers, siehe Daten & Dokumente.
