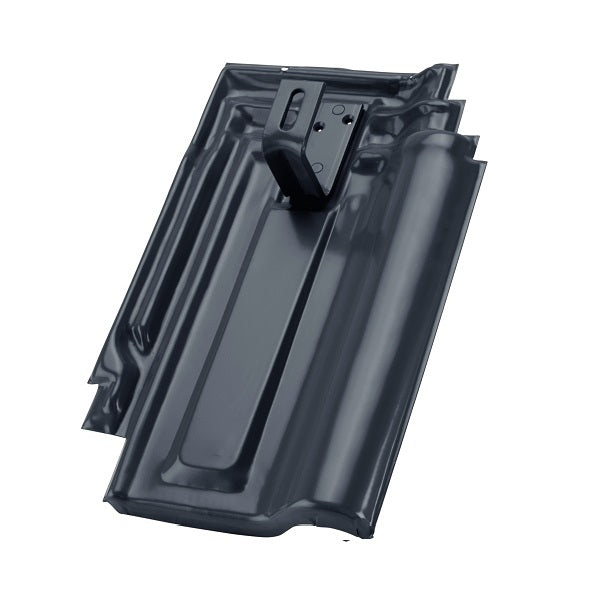

Lehmann Modulhalter für Koramic Alegra 12 (Mayr L15), anthrazit

Mit dem Lehmann Modulhalter für Koramic Alegra 12 (Mayr L15) in Anthrazit befestigst du deine PV-Anlage auf einem Dach mit Alegra 12, im Normalfall ohne Flexen. Die Metalldachplatte mit dem Halter ersetzt einen Ziegel und ist laut Traglasttabelle bei 10° Dachneigung mit 3,52 kN zulässigem Widerstand angegeben. Diese Platte heißt auch Metalldachziegel.

Was bringt dir der Halter für die Alegra 12?

• Alegra 12 ohne Zuschnitt: In Lehmanns Liste der Modelle mit möglicher Bearbeitung steht die Alegra 10, nicht die Alegra 12.
• Eigene Platte: Lehmann führt die Koramic Alegra 12 (Mayr L15) bei den Flachdachziegeln mit der Teilenummer 7300181001.
• Werte für deinen Planer: Die Traglasttabelle weist für den Aufdachmodulhalter 7300 bei 35° Dachneigung noch 2,25 kN aus. Mit diesem Wert legt dein Fachbetrieb fest, wie viele Halter Wind und Schnee erfordern.
• Kein Hebel am Ziegel: Die 400 mm lange Verstärkungsschiene leitet die Last senkrecht in die Dachkonstruktion, nicht in den Ziegel.
• Gewährleistung bleibt: Laut Lehmann geht ohne Anpassung der Dacheindeckung keine Gewährleistung verloren.

Für wen eignet sich der Alegra-12-Halter in Anthrazit?

Der Alegra-12-Halter passt zu dir, wenn dein Dach mit dunklen Koramic Alegra 12, auch Mayr L15 genannt, gedeckt ist. Für die Alegra 15 hat Lehmann die eigene Teilenummer 7300671001, frag sie bei uns an. Lehmann empfiehlt den Halter ab 10° Dachneigung.

Alegra 12 oder Alegra 15, Anthrazit oder Ziegelrot?

Dieser Halter hat bei Lehmann den Farbcode 037 für Anthrazit. Lehmann fertigt ihn auch in Ziegelrot, diese Farbe führen wir für die Alegra 12 bisher nicht, schreib uns dafür über das Kontaktformular. Für andere Flachdachziegel wie die MZ3 gibt es den MZ3-Halter in Anthrazit.

Welche Schienen passen auf den Alegra-12-Halter?

Welche Schiene du nimmst, lässt Lehmann offen: Freigegeben sind alle gängigen Photovoltaik-Schienensysteme. Für die Alegra 12 bieten sich die SingleRail 36 von K2 mit 3,65 m, die 4,80 m lange SingleRail 36 oder das Pro70 von Schletter an. Verbindungsschrauben für Schiene und Halter sind nicht dabei, im Beratungstermin klärst du, welche passen.

Was liegt dem Halter für die Alegra 12 bei?

• 1 Aufdachmodulhalter mit Metalldachplatte
• 1 Verstärkungsschiene, 400 mm
• 3 Beschlagschrauben 4 × 35 mm
• 1 Unischraube 5,0 × 120 mm
• 2 Unischrauben 5,5 × 60 mm mit Polyscheibe

Bei Aufsparrendämmung kommt die Unischraube 5,0 × 70 mm hinzu, die du ebenfalls über das Kontaktformular anfragst.

Wie montierst du den Alegra-12-Halter?

Für die Haftung von Lehmann baut ein Fachhandwerker die Halter mit dem mitgelieferten Montagematerial ein. Das Halteelement liegt höchstens 150 mm neben der Sparrenmitte, für die Dachlatten gilt 3 × 5 cm bis 4 × 6 cm. Zwei Metalldachplatten dürfen nicht übereinander liegen.

Nächster Schritt: Wähle im Ziegelplaner die Koramic Alegra 12 und deine Modulzahl, dann kommen Halter und Schienen in den Warenkorb.

Angaben laut Lehmann Produktkatalog 2025 (Teilenummer 7300181001, Farbcode 037), Traglasttabelle 7300 (10/2025), Einbauanleitung (04/2024) und Prospekt (12/2025).
