Lehmann Metalldachziegel Braas Tegalit, ziegelrot

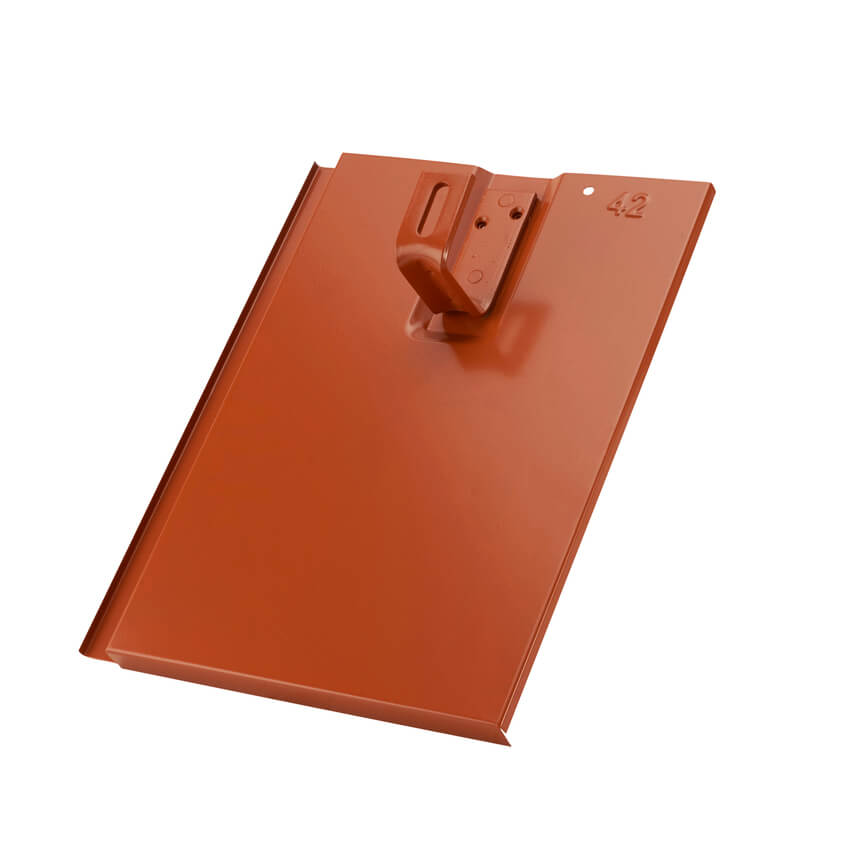

Mit dem Lehmann Metalldachziegel Braas Tegalit in Ziegelrot montierst du deine PV-Anlage auf glatten Dachsteinen, im Normalfall ohne einen Stein zu bearbeiten. Der Modulhalter ersetzt einen Dachstein und trägt laut Traglasttabelle bei 10° Dachneigung 3,52 kN. Als Metalldachziegel ist er eine Stahlplatte in der Form deines Dachsteins mit aufgenietetem Halter für die Schiene.

Was kann der Lehmann Metalldachziegel für Braas Tegalit?

• Passend für zwei Modelle: Lehmann führt die Platte für die Braas Tegalit mit 420 mm und für die Nelskamp Planum unter derselben Teilenummer.
• Normalfall ohne Flex: Weder Tegalit noch Planum stehen auf Lehmanns Liste der Modelle mit möglicher Bearbeitung.
• Planbar für jede Neigung: Laut Traglasttabelle hat der Aufdachmodulhalter 7300 bei 25° Dachneigung noch 2,69 kN zulässigen Widerstand. Dein Fachbetrieb rechnet damit aus, wie dicht die Halter für Wind und Schnee stehen.
• Last ins Tragwerk: Die 400 mm lange Verstärkungsschiene führt die Kraft senkrecht in die Dachkonstruktion, nicht in den Dachstein.
• Gewährleistung erhalten: Weil du die Eindeckung nicht anpasst, verlierst du laut Lehmann keine Gewährleistung.

Für welches Tegalit- oder Planum-Dach passt der PV-Halter?

Der Halter passt zu dir, wenn dein Dach mit roten Braas Tegalit Dachsteinen von 420 mm oder mit Nelskamp Planum gedeckt ist. Lehmanns Empfehlung gilt ab 10° Dachneigung, in Deutschland mit einem passend ausgeführten Unterdach. Für Kapstadt und Tegalit AERLOX führt Lehmann eine eigene Metalldachplatte, frag sie bei uns an.

Tegalit in Ziegelrot oder Anthrazit: welcher Halter?

Lehmann führt den Halter unter der Teilenummer 7300421001, Ziegelrot hat den Farbcode 035. Für dunkle Dächer gibt es den Metalldachziegel in Anthrazit. Welche Platte bei anderen Dachsteinen passt, erklärt der Ratgeber Welcher Modulhalter passt zu meinem Dachziegel?

Welche Montageschienen passen auf den Metalldachziegel Tegalit?

Auf diesen Halter passen laut Lehmann alle gängigen Photovoltaik-Schienensysteme. Aus unserem Sortiment nimmst du die K2 SingleRail 36, Länge 3,65 m, die SingleRail 36, Länge 4,80 m oder das Schletter Pro70. Die Schrauben für Schiene und Halter sind nicht im Lieferumfang, nimm die deines Schienenherstellers.

Was liegt dem Modulhalter für die Braas Tegalit bei?

• 1 Aufdachmodulhalter mit Metalldachplatte
• 1 Verstärkungsschiene, 400 mm
• 3 Beschlagschrauben 4 × 35 mm
• 1 Unischraube 5,0 × 120 mm
• 2 Unischrauben 5,5 × 60 mm mit Polyscheibe

Bei Aufsparrendämmung kommt statt der langen die Unischraube 5,0 × 70 mm zum Einsatz, sie liegt nicht bei. Frag sie über das Kontaktformular an, im Shop fehlt sie noch.

Wie montierst du den PV-Halter auf der Tegalit?

Lehmann verlangt für die Haftung den Einbau durch einen Fachhandwerker mit Originalzubehör. Das Halteelement liegt höchstens 150 mm neben der Sparrenmitte. Verteile die Halter bis an den Rand der Modulfläche und vermeide Auskragungen.

Nächster Schritt: Der Ziegelplaner nennt dir die Stückzahl, mit der du Halter und Schienen bestellst.

Angaben laut Lehmann Produktkatalog 2025 (Teilenummer 7300421001, Farbcode 035), Metalldachplatten Übersicht (05/2026), Traglasttabelle 7300 (10/2025), Einbauanleitung (04/2024) und Prospekt (12/2025).

Quelle: Datenblatt des Herstellers, siehe Daten & Dokumente.
