Lehmann Metalldachziegel Erlus E58, ziegelrot

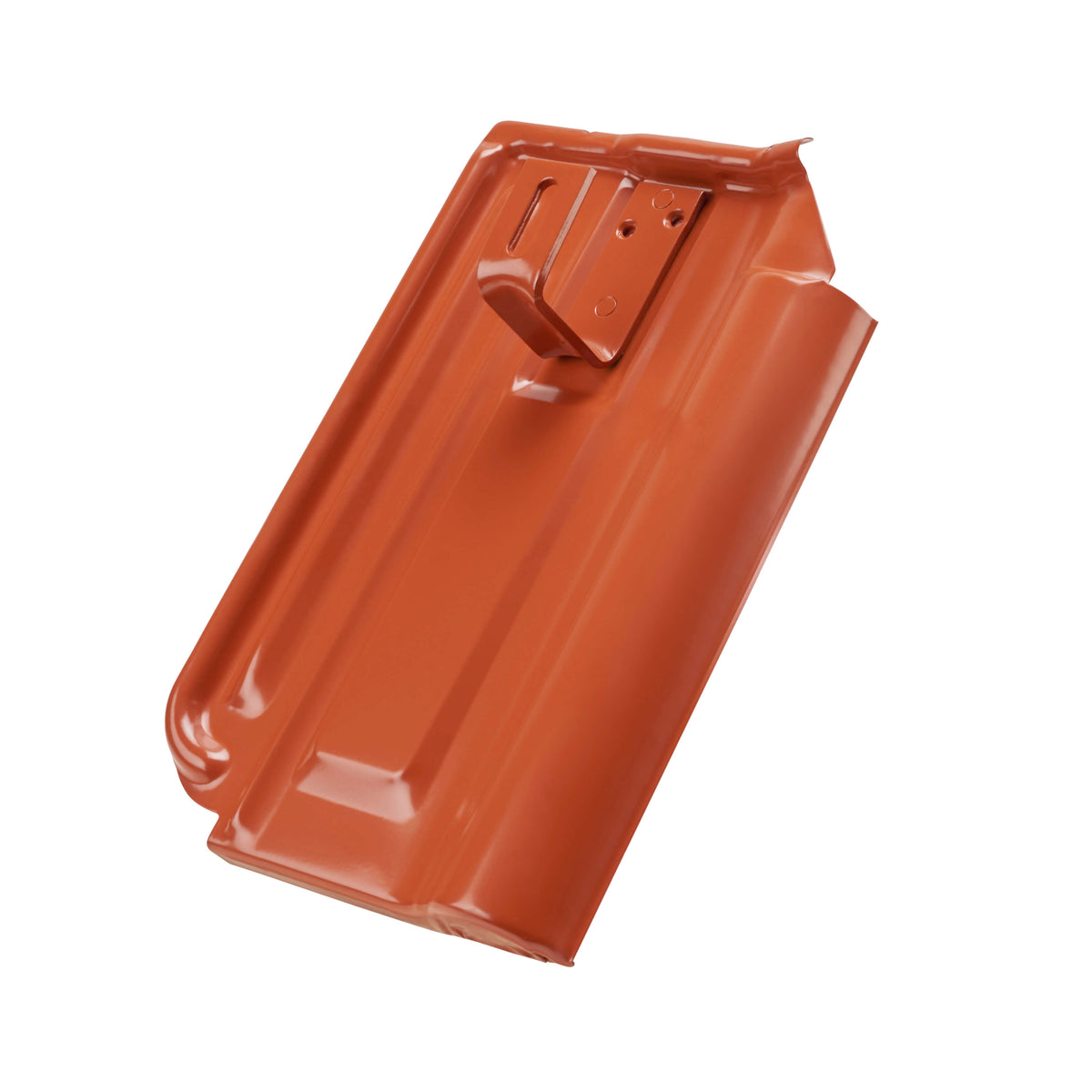

Der Lehmann Metalldachziegel Erlus E58 in Ziegelrot trägt deine PV-Anlage auf einem Dach mit diesem Flachdachziegel und erspart dir im Normalfall das Flexen. Der Modulhalter ersetzt einen Dachziegel, laut Traglasttabelle hat er bei 10° Dachneigung 3,52 kN zulässigen Widerstand. Ein Metalldachziegel ist eine Stahlplatte in Ziegelform mit aufgenietetem Halter für die Montageschiene.

Was kann der Metalldachziegel für den Erlus E58?

• Passt zu E58 und E58 S: Lehmann führt beide Varianten unter derselben Teilenummer 7300581001.
• Im Normalfall kein Zuschnitt: In Lehmanns Liste der Modelle mit möglicher Bearbeitung steht nur die Variante E58 SL.
• Werte für deinen Planer: Bei 30° Dachneigung nennt die Traglasttabelle für den Aufdachmodulhalter 7300 noch 2,45 kN. Mit diesem Wert und der Last auf deinem Dach legt dein Fachbetrieb die Halterzahl fest.
• Last geht in den Sparren: Die 400 mm lange Verstärkungsschiene leitet die Kraft ohne Hebelwirkung in die tragende Dachkonstruktion.
• Gewährleistung bleibt: Laut Lehmann verlierst du keine Gewährleistung, weil die Eindeckung nicht angepasst wird.

Für welches Erlus-E58-Dach eignet sich der PV-Halter?

Dieser Halter passt zu dir, wenn dein Dach mit roten Ziegeln dieser beiden Varianten gedeckt ist, die Lehmann zu den Flachdachziegeln zählt. Lehmann empfiehlt den Aufdachmodulhalter ab 10° Dachneigung, in Deutschland mit passend ausgeführtem Unterdach. Für die Varianten SL und MAX gibt es eigene Halter, frag sie bei uns an.

Ziegelrot, Anthrazit oder E58 SL: was passt?

Für Ziegelrot gilt bei Lehmann der Farbcode 035. Denselben Halter gibt es als Ausführung in Anthrazit für dunkle Dächer. Der E58 SL hat die Teilenummer 7300491001 und kann je nach Decklänge eine Bearbeitung nötig machen. Welcher Ziegel bei dir liegt, zeigt der Ratgeber Welcher Modulhalter passt zu meinem Dachziegel?

Welche Montageschienen passen auf den Modulhalter Erlus E58?

Lehmann erlaubt auf diesem Halter alle gängigen Photovoltaik-Schienensysteme. Aus unserem Sortiment passen die K2 SingleRail 36, 3,65 m lang, die K2 SingleRail 36, 4,80 m lang und das 3,55 m lange Schletter Pro70. Schrauben für die Verbindung von Schiene und Halter liegen nicht bei, nutze die deines Schienenherstellers.

Was bekommst du mit dem Metalldachziegel Erlus E58?

• 1 Aufdachmodulhalter mit Metalldachplatte
• 1 Verstärkungsschiene, 400 mm
• 3 Beschlagschrauben 4 × 35 mm
• 1 Unischraube 5,0 × 120 mm
• 2 Unischrauben 5,5 × 60 mm mit Polyscheibe

Auf einer Aufsparrendämmung brauchst du statt der 120 mm langen die Unischraube 5,0 × 70 mm. Wir führen sie noch nicht, schreib uns über das Kontaktformular.

Wie montierst du den PV-Halter auf dem Flachdachziegel E58?

Lehmann knüpft die Haftung an den Einbau durch einen Fachhandwerker mit dem mitgelieferten Montagematerial. Das Halteelement sitzt höchstens 150 mm neben der Sparrenmitte. Metalldachplatten deckst du weder nebeneinander noch übereinander ein.

Nächster Schritt: Gib im Ziegelplaner deinen Ziegel und deine Modulzahl ein und lege die genannte Stückzahl mit den Schienen in den Warenkorb.

Angaben laut Lehmann Produktkatalog 2025 (Teilenummer 7300581001, Farbcode 035), Traglasttabelle 7300 (10/2025), Einbauanleitung (04/2024) und Prospekt (12/2025).

Quelle: Datenblatt des Herstellers, siehe Daten & Dokumente.
