Lehmann Metalldachziegel Flachdachpfanne MZ3, ziegelrot

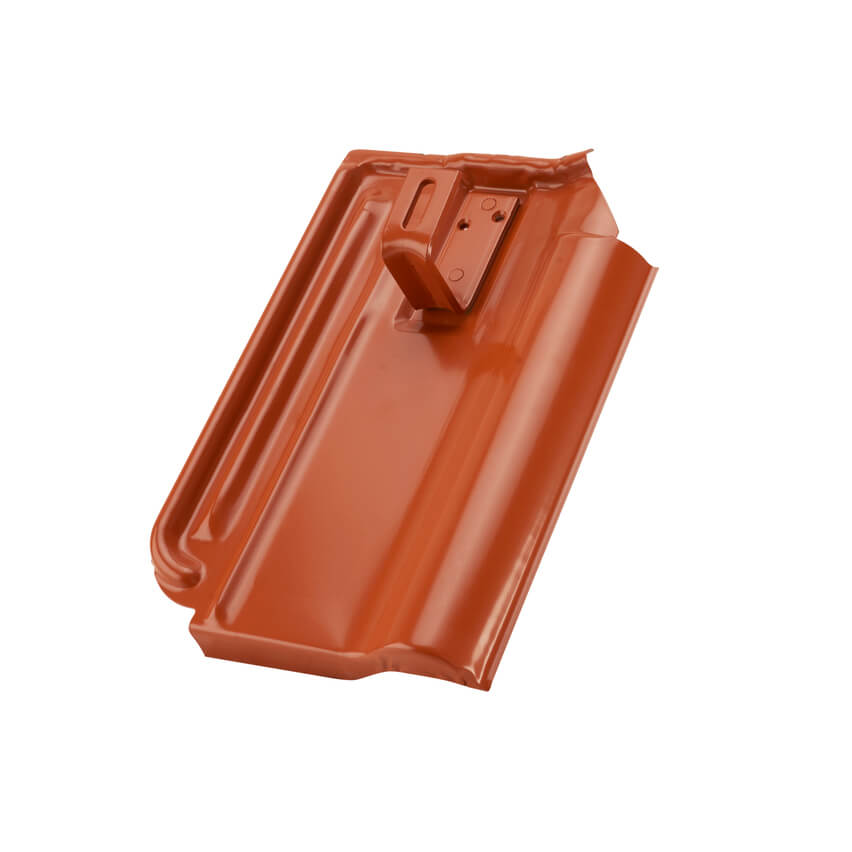

Mit dem Lehmann Metalldachziegel Flachdachpfanne MZ3 in Ziegelrot setzt du deine PV-Anlage auf ein Dach mit Flachdachpfannen, im Normalfall ohne einen Ziegel zu bearbeiten. Der Modulhalter ersetzt einen Ziegel und hat laut Traglasttabelle bei 10° Dachneigung 3,52 kN zulässigen Widerstand. Ein Metalldachziegel ist eine Stahlplatte in Ziegelform mit Halter für die Schiene.

Was bringt dir der Metalldachziegel für die Flachdachpfanne MZ3?

• Eine Platte, drei Ziegel: Laut Lehmann-Katalog passt der Halter zu den Flachdachpfannen MZ3 Dorfen von Meindl, Jungmeier SR von Koramic und DZW Bogen.
• Kein Flexen im Normalfall: Keines dieser Modelle steht auf Lehmanns Liste der Ziegel mit möglicher Bearbeitung.
• Ab 10° Dachneigung: Lehmann empfiehlt den Halter für Steildächer ab 10° Neigung, in Deutschland mit passendem Unterdach. Bei 20° nennt die Traglasttabelle 2,95 kN.
• Ohne Hebel in den Sparren: Die 400 mm lange Verstärkungsschiene führt die Last senkrecht in die tragende Dachkonstruktion, nicht in den Ziegel.
• Gewährleistung bleibt: Laut Lehmann montierst du ohne Anpassung der Dacheindeckung und verlierst keine Gewährleistung.

Für welche Flachdachpfannen von Meindl, Koramic und DZW passt der Halter?

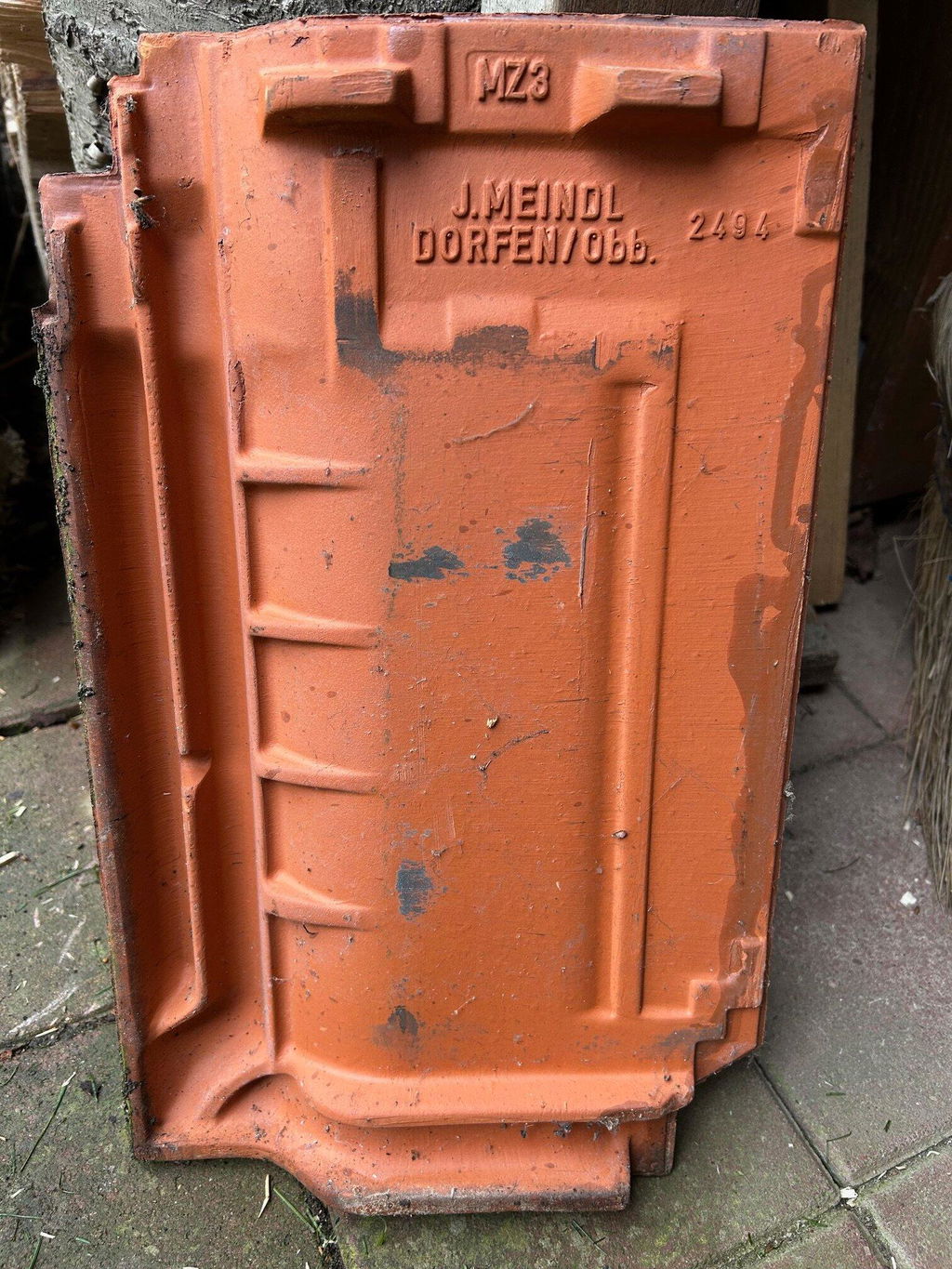

Der MZ3-Halter passt zu dir, wenn dein Dach mit roten Flachdachpfannen MZ3 Dorfen, Jungmeier SR oder DZW Bogen gedeckt ist. Für die Creaton MZ3 NEU aus Großengottern führt Lehmann einen eigenen Halter mit der Teilenummer 7300711001, frag ihn bei uns an. Prüfe deshalb vorher den Stempel auf deinem Ziegel.

MZ3 in Ziegelrot oder Anthrazit: welcher Halter?

Lehmann führt den Halter für Flachdachpfannen unter der Teilenummer 7300061001, Ziegelrot hat den Farbcode 035. Für dunkle Dächer gibt es den MZ3-Halter in Anthrazit. Weitere Modelle findest du bei den Otto Lehmann Metalldachziegeln.

Welche PV-Montageschiene trägt der Metalldachziegel MZ3?

Für die Flachdachpfanne gibt Lehmann den Halter mit allen gängigen Photovoltaik-Schienensystemen frei. Aus unserem Sortiment eignen sich die K2 SingleRail 36 in 3,65 m, die K2 SingleRail 36 in 4,80 m und das Schletter Pro70 in 3,55 m. Schrauben für Schiene und Halter liegen nicht bei, nimm die, die dein Schienenhersteller vorsieht.

Was liegt dem Modulhalter Flachdachpfanne MZ3 bei?

• 1 Aufdachmodulhalter mit Metalldachplatte
• 1 Verstärkungsschiene, 400 mm
• 3 Beschlagschrauben 4 × 35 mm
• 1 Unischraube 5,0 × 120 mm
• 2 Unischrauben 5,5 × 60 mm mit Polyscheibe

Die Unischraube 5,0 × 70 mm für eine Aufsparrendämmung liegt nicht im Karton, Lehmann führt sie unter der Artikelnummer 8611001001000. Schreib uns dafür über das Kontaktformular.

Worauf achtest du bei der PV-Montage auf Flachdachpfannen?

Lehmann haftet nur, wenn ein Fachhandwerker die Halter mit dem mitgelieferten Material einbaut. Deine Dachlatten brauchen mindestens 3 × 5 cm und höchstens 4 × 6 cm, das Halteelement liegt höchstens 150 mm neben der Sparrenmitte. Verteile die Halter bis zum Rand der Modulfläche.

Nächster Schritt: Wähle im Ziegelplaner die Flachdachpfanne MZ3 und deine Modulzahl, dann legst du Halter und Schienen in den Warenkorb.

Angaben laut Lehmann Produktkatalog 2025 (Teilenummer 7300061001, Farbcode 035), Traglasttabelle 7300 (10/2025), Einbauanleitung (04/2024), Prospekt (12/2025) und Flyer (01/2026).

Quelle: Datenblatt des Herstellers, siehe Daten & Dokumente.
