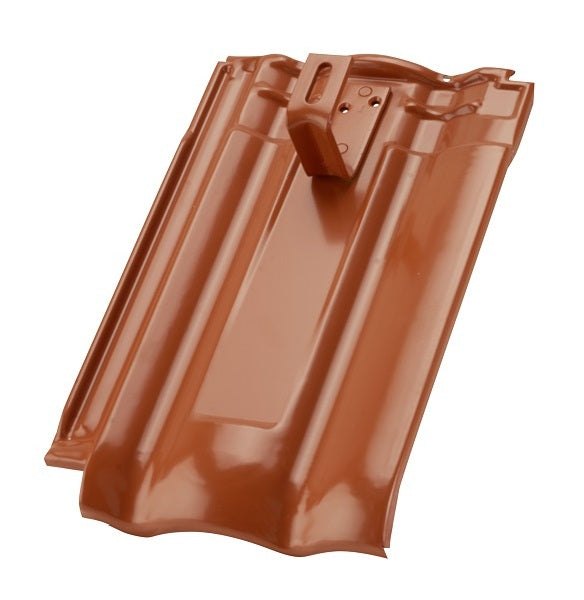

Lehmann Modulhalter mit Montageplatte für Forma, ziegelrot

Mit dem Lehmann Modulhalter für Forma in Ziegelrot montierst du deine PV-Anlage auf einem Dach mit diesem Erlus-Ziegel, im Normalfall ohne einen Ziegel zu flexen. Der Halter sitzt auf einer Metalldachplatte, die einen Ziegel ersetzt, laut Traglasttabelle mit 2,69 kN zulässigem Widerstand bei 25° Dachneigung. So eine Platte heißt auch Metalldachziegel.

Was bringt dir der Metalldachziegel für den Erlus Forma?

• Passend für den Verschiebeziegel: Lehmann ordnet den Erlus Forma den Verschiebeziegeln zu und fertigt dafür eine eigene Platte mit der Teilenummer 7300361001.
• Normalfall ohne Flex: Der Erlus Forma fehlt in Lehmanns Bearbeitungsliste, die je nach Decklänge Anpassungen vorsieht.
• Werte für die Statik: Bei 40° Dachneigung nennt die Traglasttabelle für den Aufdachmodulhalter 7300 noch 2,09 kN. Dein Fachbetrieb setzt diese Werte gegen Wind und Schnee auf deinem Dach.
• Last in den Sparren: Die 400 mm lange Verstärkungsschiene führt die Kraft ohne Hebelwirkung in die tragende Dachkonstruktion.
• Gewährleistung bleibt: Weil die Dacheindeckung laut Lehmann nicht angepasst wird, kostet dich die Montage keine Gewährleistung.

Für welches Dach eignet sich der PV-Halter Erlus Forma?

Der Forma-Halter passt zu dir, wenn dein Dach mit roten Erlus Forma gedeckt ist und du deine Module parallel zum Dach montierst. Lehmann empfiehlt ihn ab 10° Dachneigung, in Deutschland mit passend ausgeführtem Unterdach. Andere Verschiebeziegel wie Tondach Sulm oder Creaton Maxima haben eigene Lehmann-Halter, frag sie bei uns an.

Forma in Ziegelrot oder Anthrazit: welcher Halter?

Ziegelrot hat bei Lehmann den Farbcode 035. Für dunkle Dächer gibt es denselben Halter als Forma-Halter in Anthrazit. Liegt bei dir ein anderer Erlus-Ziegel, etwa der Erlus Linea, nimm den Linea-Halter in Ziegelrot.

Welche Montageschienen trägt der Erlus-Forma-Halter für deine PV-Anlage?

Laut Lehmann nimmt der Halter alle gängigen Photovoltaik-Schienensysteme auf. Passend dazu führen wir die K2 SingleRail 36, 3,65 m, ihre 4,80 m lange Ausführung und das Schletter Pro70, 3,55 m. Für die Verbindung von Schiene und Halter liegen keine Schrauben bei, bei Fragen dazu hilft dir ein Beratungstermin.

Was liegt dem Modulhalter für den Erlus Forma bei?

• 1 Aufdachmodulhalter mit Metalldachplatte
• 1 Verstärkungsschiene, 400 mm
• 3 Beschlagschrauben 4 × 35 mm
• 1 Unischraube 5,0 × 120 mm
• 2 Unischrauben 5,5 × 60 mm mit Polyscheibe

Auf einer Aufsparrendämmung nimmst du statt der langen Schraube die Unischraube 5,0 × 70 mm, sie liegt nicht bei. Schreib uns dafür über das Kontaktformular.

Wie montierst du den PV-Halter auf Verschiebeziegeln?

Die Haftung von Lehmann gilt nur bei Einbau durch einen Fachhandwerker, der ausschließlich das mitgelieferte Material verwendet. Leg die Verstärkungsschiene mittig zum Sparren, das Halteelement sitzt höchstens 150 mm neben der Sparrenmitte. Metalldachplatten deckst du nie nebeneinander ein.

Nächster Schritt: Gib im Ziegelplaner den Erlus Forma und deine Modulzahl ein und lege die Halter mit den Schienen in den Warenkorb.

Angaben laut Lehmann Produktkatalog 2025 (Teilenummer 7300361001, Farbcode 035), Traglasttabelle 7300 (10/2025), Einbauanleitung (04/2024) und Prospekt (12/2025).
